測量原理

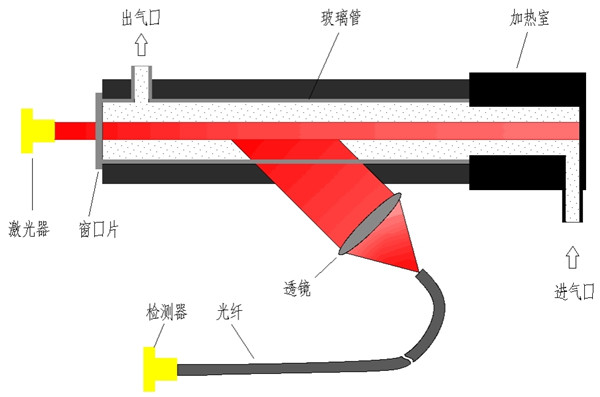

      抽取式激光前散射法顆粒物監測儀由四大部分組成，即采樣及回送單元、等速跟蹤及控制單元、加熱及溫度控制單元、測量及信號處理單元。其基本測量原理是：激光器發出的高穩定性激光經過準直后射入測量室，激光束與顆粒物相遇后產生前向散射光，散射光由透鏡接收后，通過信號光纖導入光電檢測器，經過超高靈敏度光電信號轉換后，散射光信號轉變成與顆粒物濃度成正比的電信號，經過獨特的電信號電路處理，通過特定的軟件算法，最終分析計算輸出顆粒物的濃度值。

      主要主要特點

      ?基于煙塵粒子的前向散射原理具有極其高的靈敏度及分辨力，可在線連續測量超低濃度的煙塵粒子排放；

      ?特有的抽取加熱回送方式，可用于被測氣體含有極高水霧的場合;

      ?標配等動采樣模塊,可進行等速跟蹤抽樣檢測；

      ?自適應動分檔的方法，可以測量極低濃度的煙塵粒子，也可以測量很高濃度的煙塵，具有極其寬的動態范圍；

      ?特有的自動零點及自動跨度校準。

      主要技術指標

      測量范圍：（0.01-5/200 ）mg/m（流速跟蹤范圍（1~40 ）m/s ）

      示值誤差：±10%

      零點漂移、量程漂移：±1.0%F.S./24h

      分辨率：0.01mg/m3

      信號輸出：（4-20 ）mA , RS485(支持Modbus協議)

      被測介質條件： 10°C-300°C （高溫需定制）

      電源：220±15%（VAC）、500W

      儀表氣要求：≧6L/Min（潔凈無塵無油、壓力≧2Bar）
